ORTON儀器
帶攪拌配置的玻璃高溫熔爐: GMF系列
用于玻璃的快速熔融、混合
在玻璃配方設計中經常需要對玻璃原料進行混合熔融，這個熔融過程一般需要很長的時間，而且溫度也很高。

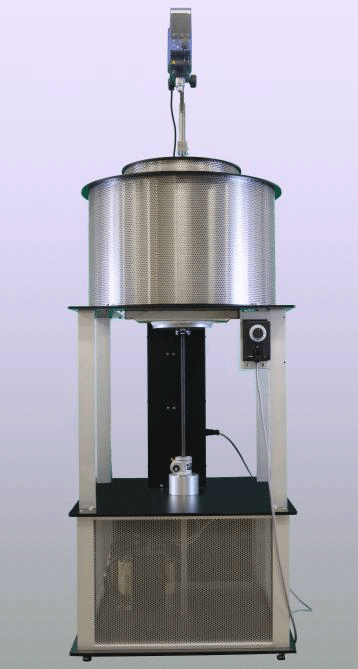

Orton最近開發的GMF-1700是一款專門用于配方開發和工藝改進的玻璃熔爐，最高連續工作溫度是1700°C，最大玻璃樣品量可達2000g。下出料的爐子配備了一個可調速的絲桿升降馬達，坩堝底座可以快速下降；為了安全起見，坩堝底座下降和下降速度采用遙控方式進行控制。以后，還可以安裝一個攪拌器【IKA®Eurostar 100控制器】，可以輸出扭矩值；自動轉速控制， 最高轉速高達1300RPM；內置定時器；USB/RS232通訊口。標準的控制箱【基于Honeywell UDC3200 PID】也包括在內，提供所有安全保證【爐子溫度、爐子加熱電流、熱電偶斷裂】以及USB通訊進行數據的跟蹤以及遠程操作。
系統描述

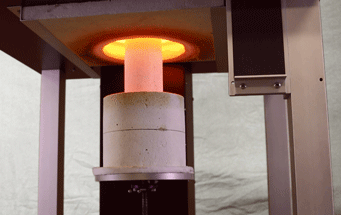

GMF1700高溫爐由6根U型硅鉬棒作為加熱元件【I2R Moly-D®】，懸掛在真空成型的1800°C的高密度耐火纖維腔體中。而放置坩堝的坩堝底座則是由1760°C的耐火磚制成【BNZ 3200 IFB ®】，以確保坩堝在熱區在中心位置。坩堝的最大直徑可達15cm、高度可達17.5cm。向加熱元件施加功率的是7.5KW的降壓變壓器，該降壓變壓器安裝在爐子的支架中，采用固態繼電器控制爐子的升溫速率。熱電偶采用在高溫下壽命更長的B型熱電偶。

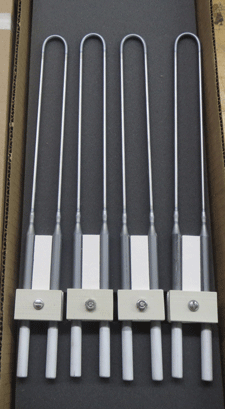

Orton設計的爐子采用的硅鉬棒是直徑3mm的硅鉬棒，升溫以后可以隨意降溫到室溫而不需要在高溫下保溫。
GMF-1700底座是69cm×69cm；如果帶攪拌器，則高度為210cm；如果不帶攪拌器，則高度為160cm；爐子和控制器的總重量大約是200Kg；支架是由鋁合金6061-T6構成，進行陽極處理并涂上黑色粉末涂料；所有的緊固件都是不銹鋼材質的，既美觀又實用；所有的支架均有可調節的腳，可以放在任何地板上。
特點
1. 坩堝底座的電動升降，升降速率可控，并且攪拌器轉速和坩堝底座升降速率可遠程控制，安全；
2. 采用細硅鉬棒，可以隨意升溫和降溫，不需對爐子保溫，省電；
3. 可以加配攪拌器，提高混合效率，高效；
4. 電腦控制，程序升溫和程序降溫，省事。
5. 升溫速率、降溫速率，保溫時間均可由電腦控制，最高升溫速率可達20°C/min，快速。
技術指標
|
型號 |
GMF-1700 |
|
溫度極限 |
可以在1700°C下連續工作，短時間可以達到1750°C |
|
加熱元件 |
6根U型硅鉬棒 |
|
熱電偶 |
B型(Pt/Rh 70/30 – Pt/Rh 94/6) |
|
耐火材料 |
真空成型的高密度耐火纖維 |
|
坩堝體積【最大】 |
直徑15cm × 高度17.5cm |
|
升降最大距離 |
40cm |
|
升降速率 |
0~110cm/min |
|
攪拌器的攪拌速率 |
30~1300 rpm |
|
攪拌器攪拌速率精度 |
±1% |
|
攪拌器的最大扭矩 |
100N-cm |
|
攪拌器攪拌軸直徑 |
0.5~10mm |
|
攪拌器攪拌頭的最大直徑 |
最大5cm |
|
攪拌器的定時器 |
1 – 6000分鐘 |
|
攪拌器扭矩顯示/攪拌器控制面板 |
可移動的無線數字TFT顯示 |
|
溫度精度 |
±0.2% |
|
通訊 |
USB【爐子控制】
USB/RS-232【攪拌控制】
|
|
爐子支架大小 |
69cm × 69cm |
|
最大高度 |
210cm |
|
最大重量 |
200KG |
|
電源功率 |
單相，50安培/230V/50或60Hz |
